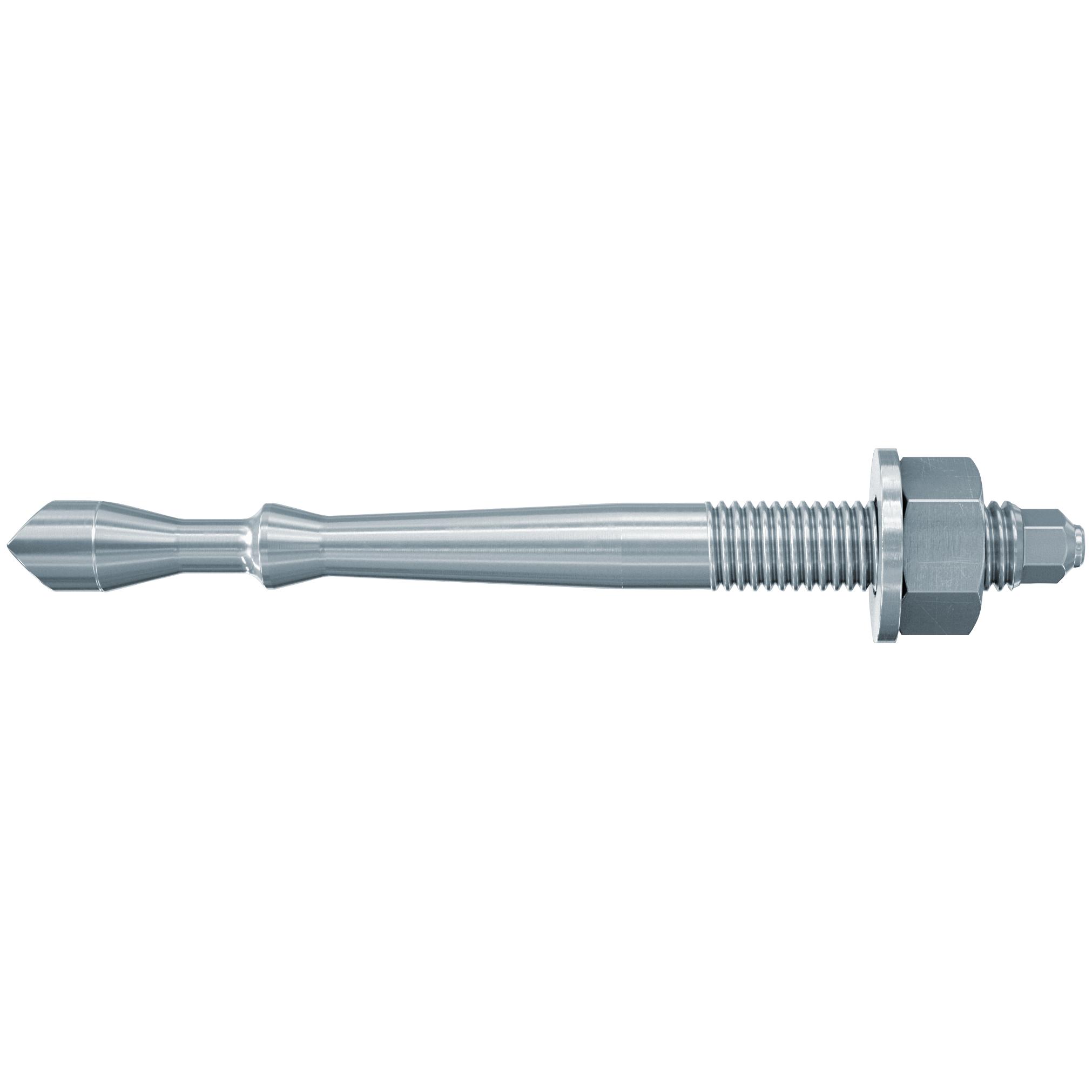

fischer Highbond-Anker FHB II-A S M16x95/60

fischer Highbond-Anker FHB II-A S M16x95/60

Höchstleistung in gerissenem Beton bei geringstem Montageaufwand.

Die fischer Highbond-Ankerstange FHB II-A S ist aus galvanisch verzinktem Stahl hergestellt. Der kraftkontrolliert spreizende Verbundanker kann mit dem Highbond-Spezialmörtel FIS HB oder den Mörtelpatronen FHB II-P und FHB II-PF HIGH SPEED verarbeitet werden. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Mit dem fischer Highbond-System FHB II werden Geländer, Maschinen und Stahlkonstruktionen im Innenbereich sicher befestigt.

Vorteile

• Die reduzierte Verankerungstiefe der FHB II-A S verringert den Bohr- und Montageaufwand. Zusätzlich erspart die Kombination mit der Patrone FHB II-P/-PF die Bohrlochreinigung und ermöglicht somit eine besonders wirtschaftliche und zeitsparende Befestigung.
• Bei der Ankerstange FHB II-A S ist der Bohrdurchmesser gleich dem Gewindedurchmesser. Das ermöglicht die Durchsteckmontage ohne Hilfsmittel und reduziert den Mörtelverbrauch.
• Die Konengeometrie der Ankerstangen FHB II-A S ist optimiert für kleine Achs- und Randabstände in gerissenem Beton sowie dünne Betonbauteile. Dadurch ist sie für ein breites Anwendungsfeld geeignet.
• Die Ankerstange FHB II-A S ist sowohl für die Verwendung mit Patrone als auch mit Injektionsmörtel zugelassen. Das garantiert maximale Flexibilität in der Anwendung.

Funktionsweise

• Der FHB II-A S ist ein kraftkontrolliert spreizender Verbundanker für die Vorsteck- und Durchsteckmontage.
• Beim FHB II-A S ist der Bohrdurchmesser gleich dem Gewindedurchmesser, ähnlich einem Bolzenanker.
• Die Ankerstange kann wahlweise mit Highbond-Spezialmörtel FIS HB oder Patrone FHB II-P / FHB II-PF HIGH SPEED gesetzt werden und wird vollflächig im Bohrloch verklebt.
• Beim Anziehen der Sechskantmutter werden die Konen der Ankerstangen in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt.
• Bei Verwendung der Mörtelpatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Dazu das Setzwerkzeug RA-SDS, Art. Nr. 62420, verwenden.

Geeignete Baustoffe

Zugelassen für:

• Beton C20/25 bis C50/60, gerissen und ungerissen

Geeignet für:

• Beton C12/15

Anwendungen

Geeignet für:

• Fassaden
• Treppen
• Stahlkonsolen
• Masten
• Rammschutz
• Stahlbaukonstruktionen
• Holzbaukonstruktionen

Optimal geeignet für:

• Durchsteckmontage

Technische Daten

Bohrernenndurchmesser	16 [mm]
Bohrlochtiefe	110 [mm]
Brandschutz relevant	Ja
Gewindemaß (mm)	16 [mm]
Anwendungsbedingungen	vorwiegend ruhende Lasten
Anwendungsbedingungen	Innenbereich
Anwendungsbedingungen	Brandschutz-Klassifizierung
Material	Galvanisch verzinkter Stahl
Gewindemaß imperial	sonstige
Gewinde	M16
Länge	190 [mm]
Max. Dicke des Anbauteils	60 [mm]
Mit Mörtelpatrone	Nein
Schlüsselweite	24 [mm]
Skalenteile Mörtel	8
Verankerungstiefe	95 [mm]
Produktlinie	FHB II-A S
Produkttyp	Verbund-Spreizanker
Ausführung	Mit Außengewinde
